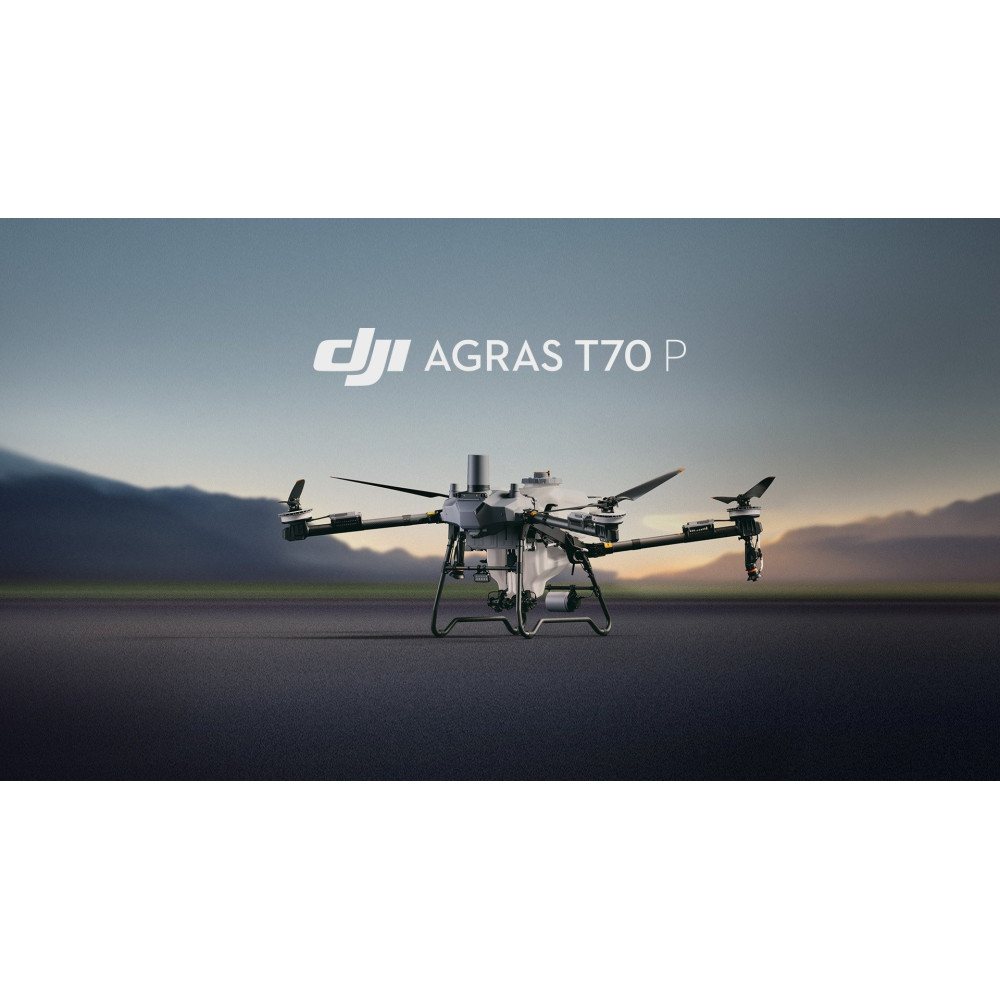

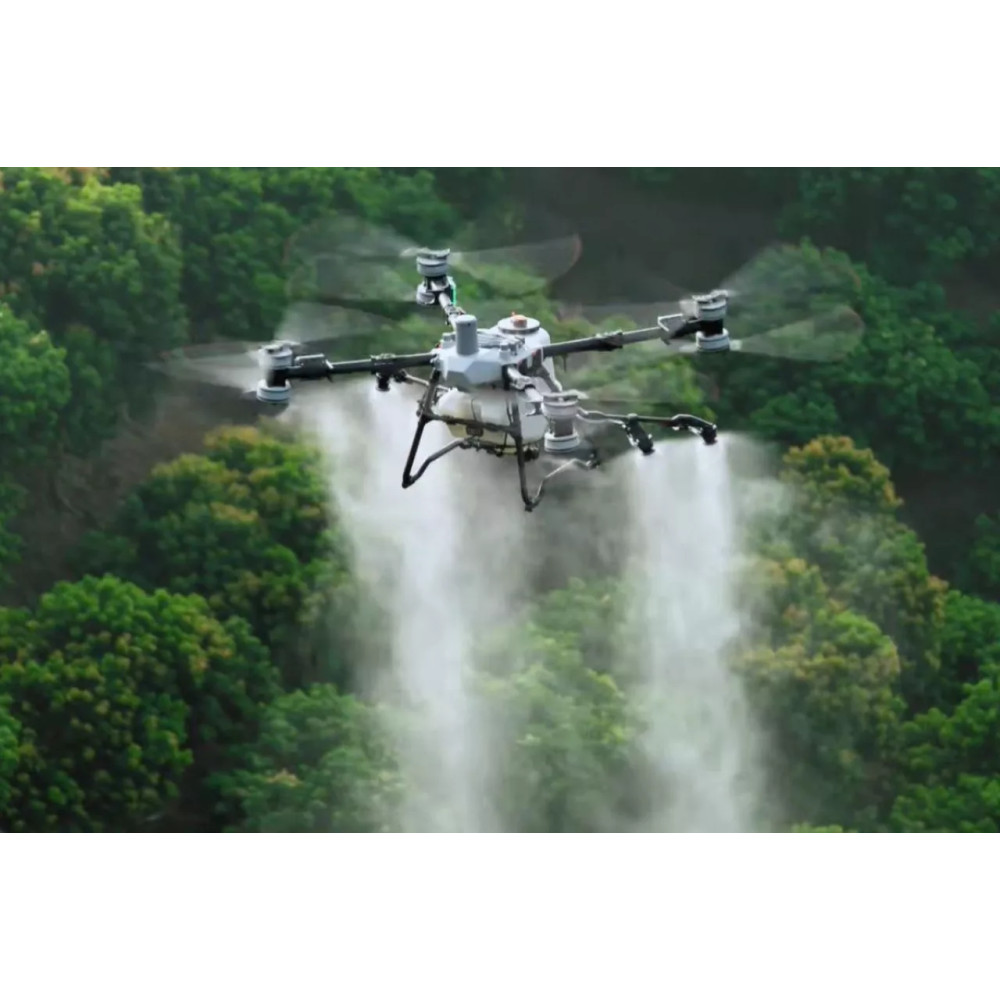

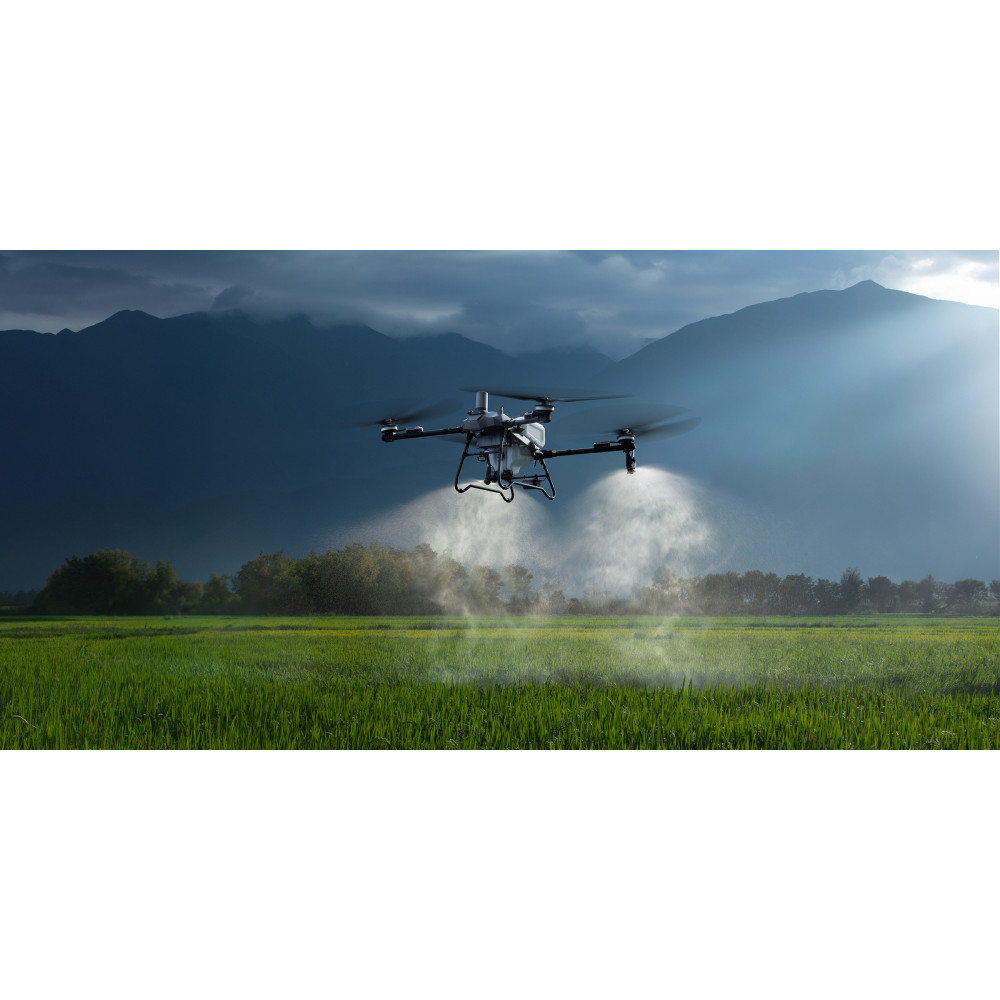

Drone DJI T70P Pulverizador Agrícola

Caraterísticas Técnicas:

Peso vazio [1]

T70: 52 kg (incluindo bateria)

T70P: 56 kg (incluindo bateria)

Peso máximo de decolagem [1]

Peso máximo de decolagem para pulverização: T70: 102 kg; T70P: 126 kg (padrão com 2 bicos)

Peso máximo de decolagem para pulverização: T70: 105,8 kg; T70P: 129,5 kg (opcional com 4 bicos)

Peso máximo de decolagem para distribuição: T70: 126 kg; T70P: 129,5 kg (com sistema de distribuição)

Peso máximo de decolagem para elevação: T70: 115 kg; T70P: 118,5 kg (com sistema de elevação)

Distância máxima entre eixos

2440 mm (distância entre eixos diagonal)

Dimensões

Braços estendidos, hélices estendidas: 3220 mm × 3520 mm × 960 mm

Braços estendidos, hélices dobradas: 1820 mm × 2100 mm × 960 mm

Braços dobrados, hélices dobradas: 1160 mm × 900 mm × 960 mm

Precisão de pairar (com bom sinal GNSS)

RTK habilitado: ±10 cm (horizontal), ±10 cm (vertical)

RTK desabilitado: ±0,6 m horizontal, ±0,3 m vertical

O raio máximo de voo pode ser definido

2 km

Temperatura de operação

0℃ a 40℃

Velocidade máxima tolerável do vento

6 m/s

- Sistema de potência-motor

Tamanho do estator

155 × 22 mm

Valor do KV do motor

65 rpm/V

- Sistema de energia-hélice

Material

compósitos de fibra de carbono

tamanho

62 polegadas

Número de rotores

4 pares

- Sistema de irrigação - reservatório de água

Material

PEAD

Volume da caixa de trabalho

T70: 50 L

T70P: 70 L

Carga operacional [1]

T70: 50 kg

T70P: 70 kg

- Sistema de pulverização-bico

Modelo de bico

LX07550SX (bico padrão) / LX09550SX (bico de névoa opcional)

Número de bicos

2 (padrão) / 4 (opcional)

Espaçamento dos bicos

1874 mm (lança traseira)

Tamanho de partícula atomizada

50 - 500 μm (padrão) / 10 - 500 μm (opcional)

Alcance efetivo de pulverização [2]

4 - 11 m

- Sistema de pulverização - bomba de água

Tipo de bomba de água

Bomba de impulsor (acionamento magnético)

Número de bombas de água

2

Fluxo máximo

30 L/min (2 jatos padrão), 40 L/min (4 jatos opcional)

- Sistema de espalhamento

Materiais aplicáveis

Padrão:

Rosca extragrande: grânulos de 0,5 mm a 10 mm (fertilizante, trigo, ração, etc.)

Rosca média: grânulos de 4 mm a 6 mm (arroz)

Opcional:

Rosca grande: grânulos de 4 mm a 10 mm (arroz, fertilizante)

Rosca pequena: grânulos de 0,5 mm a 4 mm (colza, herbicidas granulares, inseticidas granulares)

Volume da caixa de trabalho

100 L

Tipo de estrutura do espalhador

Spinner centrífugo

Tipo de estrutura do descarregador

Alimentação por trado

Capacidade máxima de descarga

400 kg/min (medido com fertilizante composto)

Carga máxima dentro da caixa de operação de espalhamento [1]

70 kg

Largura de transmissão efetiva [3]

3 - 10 m

- Sistema de elevação

Capacidade de carga [4]

65 kg

Comprimento da corda

10 m (padrão)

Comprimento de corda recomendado

10 - 15 m

Temperatura de operação

0℃ a 40℃

Cenários aplicáveis

Uso limitado em cenários de agricultura, silvicultura, pecuária e pesca

- Sistema de Segurança 3.0

Radar phased array ativo EIRP

< 20 dBm (NCC/MIC/KC/CE/FCC)

Temperatura de operação

0℃ a 40℃

Requisitos do ambiente de trabalho

A intensidade da iluminação é normal, as características da textura da cena são ricas e não há sujeira.

Consumo de energia de trabalho

Radar de matriz de fase ativa frontal: 23 W

Radar de matriz de fase ativa traseira: 18 W

Campo de visão

Radar de matriz de fase ativa frontal: horizontal 360°, vertical ± 45°, para cima ± 45° (cônico);

radar de matriz de fase ativa traseira: vertical 360°, horizontal ± 45°;

sistema de visão trinocular: horizontal 90°, vertical 180°

Alcance de alcance [5]

60 metros

Velocidade de desvio de obstáculos eficaz e segura

<= 13,8 m/s

Altura efetiva de prevenção de obstáculos

>= 1,5 m

- DJI RC Plus 2

modelo

TKPL 2

Mostrar

Tela LCD sensível ao toque de 7 polegadas, resolução 1920 × 1200, brilho 1400 cd/m²

Temperatura de armazenamento

-30°C a 45°C (dentro de um mês)

-30°C a 35°C (mais de um mês, mas menos de três meses)

-30°C a 30°C (mais de três meses, mas menos de um ano)

Temperatura ambiente de carregamento

5℃ a 40℃

Duração da bateria integrada

3,8 horas

Duração da bateria externa

3,2 horas

Método de carregamento

Utilize um carregador rápido USB-C com potência máxima de 65 W (tensão máxima de 20 V). Carregadores portáteis DJI são recomendados.

Tempo de carregamento

Bateria interna e externa duram 2 horas (carregam de acordo com o método oficial quando o dispositivo está desligado)

- Bateria de voo inteligente DB1580

Peso [1]

11,7 ± 0,3 kg

capacidade

30000 mAh

Tensão

52 V

- Bateria de voo inteligente DB2160

Peso [1]

14,7 ± 0,3 kg

capacidade

41000 mAh

Tensão

52 V

- Estação de carregamento inversora multifuncional D12500iE

Canal de saída

1. Saída de carga CC 42 - 61,6 V/9650 W

2. Fonte de alimentação do radiador de refrigeração a ar 12 V/6 A

3. Saída CA 220 V/1500 W

Tempo de carregamento [6]

7-8 minutos (T70: Bateria de voo inteligente DB1580, carga de 30%-95%)

10-11 minutos (T70P: Bateria de voo inteligente DB2160, carga de 30%-95%)

Capacidade do tanque de combustível

30 L

Método de inicialização

Início com um botão

Temperatura de operação

0℃ a 40℃

Baterias compatíveis

Bateria de voo inteligente DB2100 / DB1580 / DB2160

tamanho

757 mm × 704 mm × 677 mm

Peso [1]

87 ± 0,5 kg

Tipo de combustível

Gasolina 92# ou superior

Consumo de combustível de referência

500 mL/kWh

Capacidade de óleo

1,1 L

Modelo de óleo

Óleo especial DJI SJ10W-40

- Carregador Inteligente C12000

Modelo de carregador

CSX901-12000

Dimensões

456 mm × 291 mm × 107 mm

Peso [1]

13,13 kg

Tensão de entrada

Entrada CA trifásica: 175 - 520 V

Entrada CA monofásica: 200 - 264 V

Tensão de saída

62 V

Corrente de saída nominal

194 A

Potência nominal

12000 W (entrada trifásica de 380 V)

3000 W (entrada monofásica de 220 V)

Tempo de carregamento [6]

7-8 minutos (T70: Bateria de voo inteligente DB1580, carga de 30%-95%)

8-9 minutos (T70P: Bateria de voo inteligente DB2160, carga de 30%-95%)

Função de proteção

Sobretemperatura, sobretensão, subtensão, curto-circuito, parada do ventilador e outras funções de proteção

Temperatura de operação

0℃ - 40℃

Canal de saída

1

Compatível com baterias de voo inteligentes

Bateria de voo inteligente DB2100 / DB1580 / DB2160

- Carregador de carro CC15000

Modelo de carregador

CCX901-15000

Dimensões

460 mm × 310 mm × 90 mm

Peso [1]

17 kg

Tensão de entrada

Corrente contínua: 300 - 500 V

Tensão de saída

62 V

Corrente de saída nominal

287 A

Potência nominal

15000 W

Tempo de carregamento [6]

7-8 minutos (T70: Bateria de voo inteligente DB1580, carga de 30%-95%)

7-8 minutos (T70P: Bateria de voo inteligente DB2160, carga de 30%-95%)

Função de proteção

Sobretemperatura, sobretensão, subtensão, curto-circuito, parada do ventilador e outras funções de proteção

Temperatura de operação

0℃ a 40℃

Canal de saída

1

Compatível com baterias de voo inteligentes

Bateria de voo inteligente DB2100 / DB1580 / DB2160

- Transmissão de imagem aprimorada 4G

Modelo Dongle

IG831T

Normas Técnicas

TDD-LTE / FDD-LTE / WCDMA

interface

Interface de dados: USB Tipo C (2.0)

Interface do cartão SIM/USIM: Interface do cartão SIM NANO de 6 PINOS

antena

1T2R, suporta seleção de antena de transmissão

tamanho

43,5 mm × 23,0 mm × 7,0 mm

Peso [1]

Cerca de 11 g

Tensão e corrente de trabalho

Corrente máxima: 5 V/750 mA

- Relé de Transmissão de Imagem O4

modelo

RL0265

tamanho

112 mm × 112 mm × 51 mm (sem antena)

120 mm × 112 mm × 101 mm (com antena)

Peso [1]

630 g

Tensão de entrada

2,7 V - 24 V

Consumo de energia

10,48 W (FCC), 8,8 W (SRRC)

Capacidade da bateria

6500 mAh

Duração da bateria

5 horas

Frequência de operação

2,4000 - 2,4835 GHz, 5,150 - 5,250 GHz, 5,725 - 5,850 GHz

Distância efetiva do sinal

5 km (SRRC), 4 km (MIC/KCC/CE), 8 km (FCC)

(ambiente desobstruído e sem interferências, altitude de voo de 2,5 m)

Tempo de carregamento

2,5 horas (carregamento de 30 W)

Nível de proteção

IP55

- D-RTK 3 Edição Agrícola

modelo

R600_AG

Sistemas de suporte de satélite

GPS: L1/L2/L5

BeiDou: B1I/B2I/B3I/B1C/B2A/B2B

Galileo: E1/E5a/E5b/E6

GLONASS: G1/G2

QZSS: L1CA/L2C/L5

L-BAND

tamanho

345 mm × 244 mm × 300 mm

Peso [1]

3,77 kg (incluindo embalagem)

Consumo de energia

7 W

Capacidade da bateria

6500 mAh

Duração da bateria

7 horas

Frequência de operação

Modo de transmissão:

O4: 2.4G/5.8G

Distância efetiva do sinal

FCC: 15 km

SRRC: 12 km

CE/JP: 8 km

Tempo de carregamento

2,5 horas (carregamento de 30 W)

Nível de proteção

IP67

Precisão de posicionamento [7]

Precisão do Serviço Baseado em Satélite PPP:

Tempo de Convergência: 20 minutos

Horizontal: 30 cm (RMS)

Vertical: 40 cm (RMS)

Calibração RTK da Rede:

Horizontal: 0,8 cm + 1 ppm (RMS)

Vertical: 1,5 cm + 1 ppm (RMS)

1 ppm: Para cada quilômetro adicional entre a aeronave e a estação base, a precisão diminui em 1 mm. Por exemplo, se a aeronave estiver a 1 quilômetro da estação base, a precisão é de 1,1 cm.

Notas:

[1] Medido ao nível do mar. O aplicativo DJI Agriculture recomendará de forma inteligente um peso de carga com base no status atual da aeronave, nas condições ambientais e nas tarefas operacionais. O peso máximo dos materiais carregados pelo usuário não deve exceder o valor recomendado, caso contrário, pode afetar a segurança do voo.

[2] A largura efetiva de pulverização do sistema de pulverização depende do cenário operacional real.

[3] A altura operacional é de 3 metros, a velocidade do spinner é de 1100 rpm e o requisito de uniformidade (CV < 30%) é de 10 metros. Quanto maior a velocidade do spinner, maior a altitude de voo e maior a largura da semeadura.

[4] Incluindo o peso da corda, amortecedor e gancho. Medido ao nível do mar. O aplicativo DJI Agriculture recomendará de forma inteligente um peso de carga com base no status atual da aeronave, nas condições ambientais e nas tarefas operacionais. O peso máximo dos materiais carregados pelo usuário não deve exceder o valor recomendado, caso contrário, pode afetar a segurança do voo.

[5] O alcance efetivo de trabalho das capacidades de distância de detecção, prevenção de obstáculos e desvio de obstáculos variará dependendo da luz ambiente, chuva e neblina, e do material, posição e formato do objeto alvo. O sensoriamento descendente é usado para auxiliar no voo em altitude baseado no solo, e o outro sensoriamento direcional é usado para evitar obstáculos. Exceto em cenários de obstáculos lineares, se a aeronave for danificada devido a uma falha na prevenção de obstáculos dentro de 13,8 m/s, a falha pode ser determinada por meio de análise de log e a aeronave será coberta por garantia gratuita se não for causada por fatores humanos. Para cenários de obstáculos lineares, se a aeronave for danificada devido a uma falha na prevenção de obstáculos dentro de 7 m/s, a falha pode ser determinada por meio de análise de log e a aeronave será coberta por garantia gratuita se não for causada por fatores humanos. Para garantir a segurança operacional, recomenda-se circular fios, fios diagonais, etc. como obstáculos. A função de assistência de segurança AR é apenas um prompt auxiliar. O piloto precisa confirmar se o ambiente ao redor é seguro durante a operação real.

Nota: 1. A percepção do fundo é usada para auxiliar no voo em altitude baseado no solo. Se houver uma colisão com um obstáculo abaixo, a aeronave é responsável. 2. Devido às limitações de desempenho do sistema de segurança, a aeronave não pode evitar ativamente objetos em movimento. Acidentes em tais cenários são de responsabilidade do cliente.

[6] Ao nível do mar, a temperatura ambiente está entre 15-40 graus Celsius, e o tempo que leva para carregar de 30% a 95% da bateria; o carregamento rápido é suportado dentro da faixa de temperatura da célula da bateria de 15-75 graus Celsius; o tempo de carregamento varia dependendo de fatores como potência de entrada, altitude e capacidade de carga inicial.

[7] A precisão e a confiabilidade do posicionamento são afetadas por muitos fatores, incluindo inclinação do dispositivo, obstrução do sinal, multicaminho, número de satélites, distribuição geométrica e condições atmosféricas. Recomenda-se configurar o dispositivo em uma cena aberta, longe de interferência eletromagnética e ambiente multicaminho.
